可燃气体探测器分固定式可燃气体检测仪和便携式可燃气体检测仪两种，便携式可燃气体检测仪使用简单开机即可使用，相比便携式可燃气体检测仪固定式可燃气体检测仪在使用上就比较繁琐，尤其是接线。众所周知，固定式可燃气体检测仪分三线制和总线制接线，下面小编为大家详细介绍固定式可燃气体检测仪的接线方法。

三线制接线

三线制接线主要见于4-20mA输出信号的气体报警器。4-20mA的输出信号意思是指最小电流为4mA，最大电流为20mA 。这种方式的气体报警器多为分线制布线，即每个报警器单独布线到气体报警控制器。

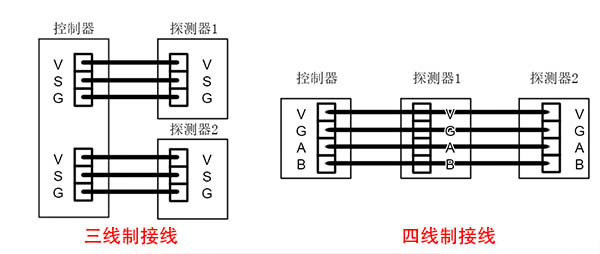

三线制的报警器的三根线中，有一根线是供电电源的正，一根是信号的正，一根是公共的负极，一般接线端子分别用VSG来代表。正常接线的话只需要将气体报警器和控制器对应通道的VSG三个端子分别一一对应接线即可。如下图

四线制接线

四线制多为RS485输出信号的可燃气体探测器，其布线多为总线制，即手拉手串联布线。四线制的报警器中一般有四个接线端子，分别对应供电正负和485信号正负，一般端子表示分别为VGAB，在四线制接线中，只需要将每个可燃气体探测器的VGAB端子串联至另外一台报警器的VGAB端子即可。

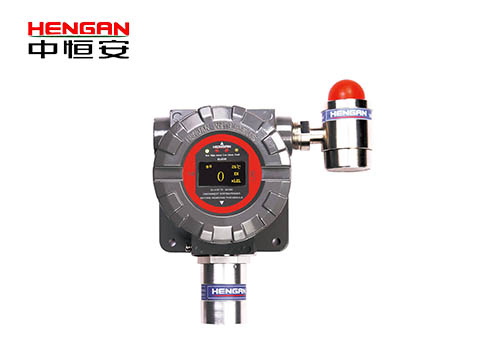

HA8100固定式可燃气体探测器

以上就是小编为您总结的关于固定式可燃气体检测仪的接线方法。
