1、检测需求

    根据内蒙古伊利实业集团股份有限公司提供的现场要求，在制冷间安装氨泄漏检测装置探头6个和自动喷淋头6个，将每个探头对应的报警及控制装置采用壁挂式集中安装在制冷控制室，控制装置可以发出声光报警。系统的连接和工作方式：1台气体检测控制器配置6台模块化智能检测探测器并各自连接1个喷淋头，当某个探测器检测到的氨气浓度值达到报警值时，继电器驱动相应喷淋头对所在区域进行喷淋，稀释氨气的浓度，其他区域的喷淋则不会启动。另外，报警装置与风机进行联动工作，当报警装置启动时，风机也同时启动。

2、系统设计思路

设计此系统依据国家相关标准进行设计。 一般规定生产或使用可燃气体的工艺装置和储运设施的区域内，应按照以下规范设置有毒气体检测报警仪：

可燃气体或其中含有有毒气体，一旦泄露，可燃气体可能达到25%LEL，但有毒气体不能达到最高允许浓度时，应设置可燃气体检测报警仪。

有毒气体或其中含有可燃气体，一旦泄露，有毒气体可能达到最高允许浓度，但可燃气体不能达到25%LEL时，应设置有毒气体检测报警仪。

既属可燃气体又属有毒气体，只设有毒气体检测报警仪。

可燃气体与有毒气体同时存在的场所，应同时设置可燃气体和有毒气体检测报警仪。

可燃气体和有毒气体检测报警，应为一级报警或二级报警。常规的检测报警，宜为一级报警。当工艺需要采取联锁保护系统时，应采用一级报警和二级报警。

可燃气体检测报警仪必须经国家指定机构及授权检验单位的计量器据制造认证、防爆性能认证和消防认证。有毒气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证。防爆型有毒气体检测报警仪还应经国家指定机构及授权检验单位的防爆性能认证。

在有效覆盖面积内，可设一台检测器。有毒气体检测器与释放源的距离，室外不宜大于2m，室内不宜大于1m。设置可燃气体或有毒气体检测报警仪的场所，宜采用固定式。可燃气体和有毒气体检测报警系统宜为相对独立的仪表系统。根据贵司的实际情况，建议在制冷间安装6台氨气检测器HA8100，应采用电化学检测原理；1台气体检测控制器配置6台模块化智能检测探测器并各自连接1个喷淋头，当某个探测器检测到的氨气浓度值达到报警值时，继电器驱动相应喷淋头对所在区域进行喷淋，稀释氨气的浓度，其他区域的喷淋则不会启动。另外，报警装置与风机进行联动工作，当报警装置启动时，风机也同时启动。

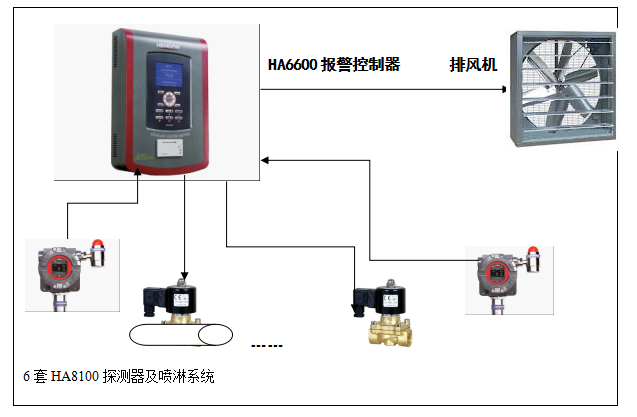

3、气体监测系统原理及系统方案图

气体监测系统由气体监测器、气体报警控制器及由外部电磁阀、手动切断阀、喷头、管线等组成的消防喷淋水系统以及由中间继电器、风机组成的风机联动系统组成。

3.1气体监测器

气体监测器包括气体传感器、变送器和声光报警器组成。在各处需要对空气中的气体浓度进行监测的场合，安装相应气体种类的气体报警探测器。每台气体报警探测器都自带声光报警器，当气体浓度超过所设定的报警浓度值时，气体报警探测器在向控制器回送检测值的同时，启动本身的声光报警器，提示现场人员注意。

3.2气体报警控制器

每台气体探测器通过3芯多股铜电缆，连接到分控中心的气体报警控制器上。中恒安的HA6600系列气体报警控制器，每台最多连接16路气体探测器。

气体报警控制器对所采集到的各个气体报警探测器的气体浓度值，进行判断处理，发出声光报警信号，提示值班室人员的注意，并可以通过报警继电器的输出，控制相应的设备。
